درسنامه آموزشی تعمیر و نگهداری تجهیزات گرمایشی و سرمایشی کلاس دهم مکاترونیک

واحد یادگیری 2: شایستگی ساخت دمندۀ مکاترونیکی

آیا تا به حال پی برده‌اید؟

- منظور از اجزای الکتریکی و مکانیکی در دستگاه‌های برقی چیست؟
- کلیدهای ساده، چراغ‌دار سه‌پایه و چهار کنتاکته با هم چه تفاوتی دارند؟
- ساختمان داخلی موتورهای سنکرون از چه قسمت‌هایی تشکیل شده است؟
- چرا موتورهای تک‌فاز دارای سیم‌پیچ اصلی و کمکی هستند؟
- چرا از تریستور، دیاک و ترایاک در مدارهای الکترونیکی استفاده می‌شود؟
- انواع اِلمنت‌ها و انواع ترموستات‌ها کدام‌اند؟
- چگونه یک ریموت به میکرو شناسانده می‌شود؟

هدف از این شایستگی عبارت‌اند از:

1- استفادهٔ عملی از عناصِر الکترونیکی در مدار کنترلی دستگاه دمندهٔ مکاترونیکی، شناسایی پایه‌های تراشه (آی‌سی)، به‌کار بردن رگولاتور ولتاژ، ماژول آنتن، کریستال، خازن، ترانزیستور، رله و دیودها و ارتباط این عناصر با همدیگر از طریق سیم‌کشی بین آن‌ها و چگونگی پروگرام‌کردن میکرو و شناساندن ریموت کنترل به تراشه.

2- استفادهٔ عملی از عناصر الکتریکی در دستگاه دمندهٔ مکاترونیکی یعنی به‌کار بردن کلید چهارکنتاکته، ترموستات بی‌متالی قابل‌تنظیم، لامپ‌های خبر، موتور سنکرون و موتور القایی سه‌سرعته، ترمینال‌ها و المنت‌ها و ارتباط دادن آن‌ها به مدار میکرو.

3- استفاده از عناصر مکانیکی در دستگاه دمندهٔ مکاترونیکی، تنظیم و ارتباط دادن موتور سنکرون با دریچهٔ گردش هوای گرم یا سرد ایجاد شده توسط موتور سه سرعته.

استاندارد عملکرد

پس از اتمام این واحد یادگیری و کسب شایستگی استفاده از عناصر الکتریکی، الکترونیکی و مکانیکی در دستگاه دمندهٔ مکاترونیکی، هنرجویان در سیم‌کشی عناصر الکترونیکی و الکتریکی قادر خواهند شد. نحوهٔ پروگرام‌کردن میکرو از طریق کامپیوتر، نحوهٔ شناساندن ریموت به میکرو و نحوهٔ مونتاژ دستگاه و ارتباط دادن اجزای مکانیکی به اجزای الکتریکی و راه‌اندازی دستگاه خواهد بود.

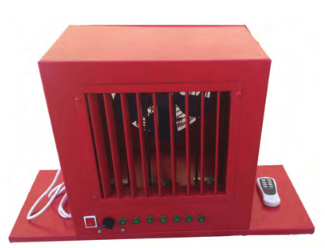

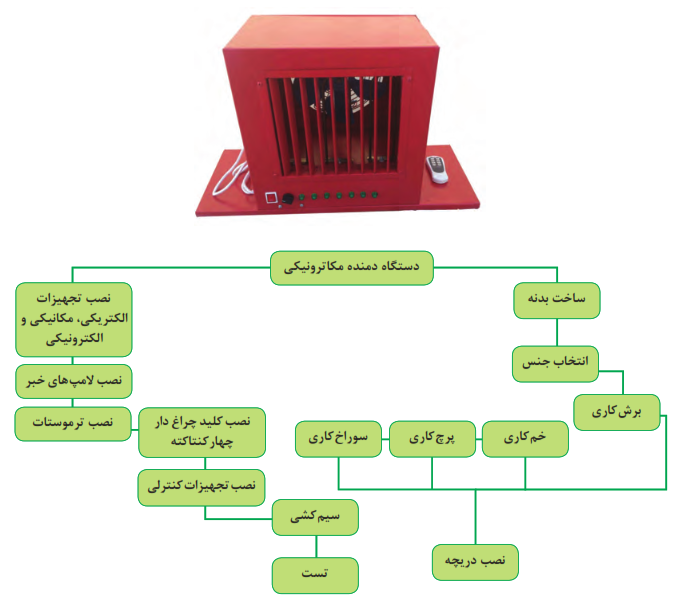

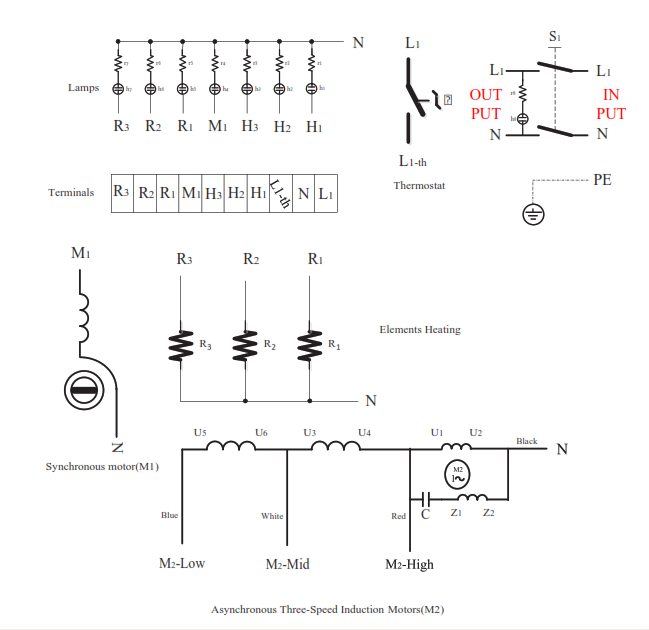

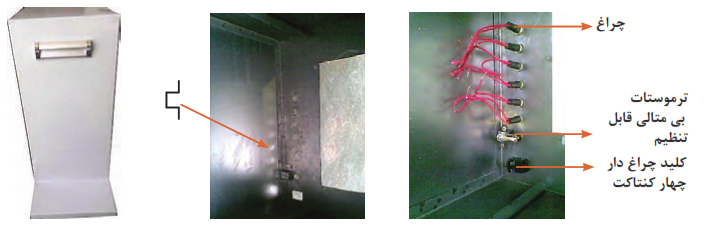

دستگاه دمنده، دستگاهی است که برای گرم یا خنک نمودن اتاق‌ها در منازل، ادارات و سایر اماکن مورد استفاده قرار می‌گیرد. در این دستگاه از یک موتور و فن برای پخش حرارت تولیدی توسط المنت‌ها استفاده شده است تا در صورت لزوم در فصل گرما از آن بتوان به عنوان یک وسیلة خنک‌کننده نیز استفاده کرد و آن را از راه دور کنترل نمود.

جدول 1

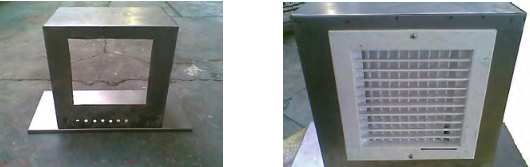

1- بدنه	2- دستگیره

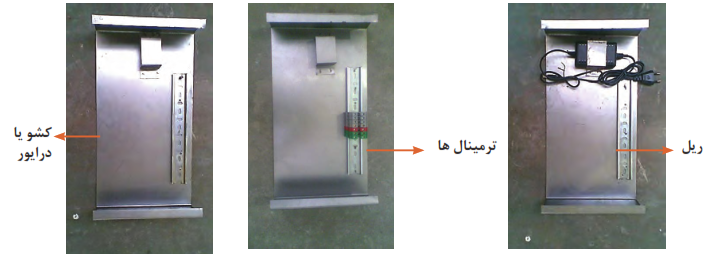

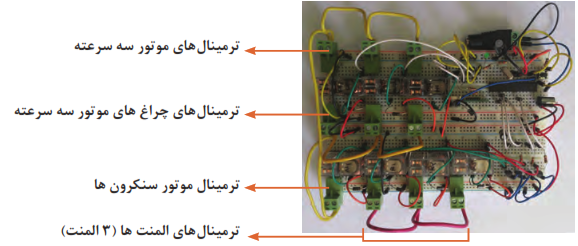

3- ترمینال‌ها	4- شبکه محافظ
5- کلید	6- پایه‌ها
7- دوشاخه و سیم رابط	8- سیم‌های رابط داخل

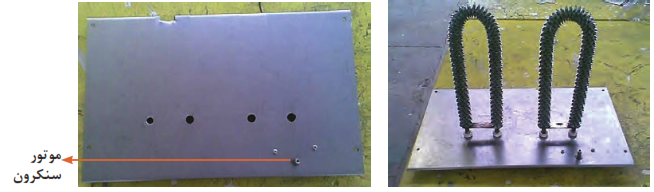

9- المنت‌ها	10- ترموستات

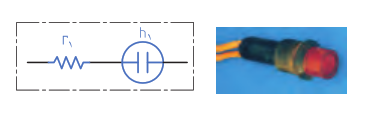

11- لامپ‌های خبر	12- رله‌ها
13- موتور آسنکرون	14- موتور سنکرون

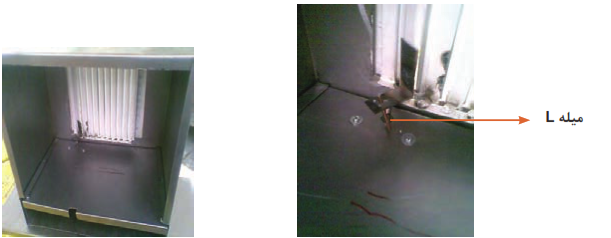

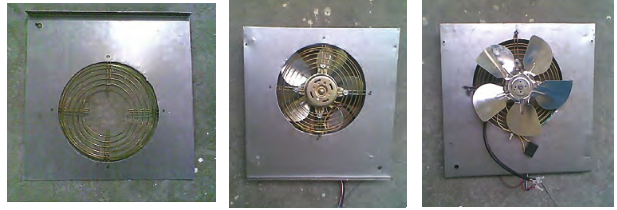

15- کوپلینگ	16- دریچه متحرک
17- پروانه اصلی	18- کانکتور بین راهی
19- تراشه (IC)	20- دیود فوری (LED)
21- خازن‌ها	22- ترانزیستورها
23- مقاومت‌ها	24- منبع تغذیه
25- کریستال	26- رگولاتور ولتاژ
27- دیودها	28- ریموت کنترل

کلید (SWITCH)

وظیفهٔ کلید، کنترل فاز در مدار است. در جدول شمارهٔ 2 سه نوع کلید مشاهده می‌شود.

ردیف	نام کلید	شمای حقیقی	تصویر
1	کلید ساده
2	کلید چراغ دار
3	کلید چهار کنتاکته چراغ‌دار

موتورهای الکتریکی (Electrical Motors):

موتور سنکرون (Synchronous motor)

این موتور تشکیل شده از یک بوبین (سیم‌پیچ) و یک رتور با آهن‌ربای دایم که قسمت بالای آن به یک‌سری چرخ‌دنده (گیربکس) متصل است. سرعت این موتورها یکنواخت است و چرخ‌دنده‌ها وظیفه دارند تا سرعت موتور را کم کنند و قدرت آن را افزایش دهند. در تصویر 1 موتور، در تصویر 2 چرخ‌دنده‌ها و در تصویر 3، علاوه‌بر چرخ‌دنده‌ها، بوبین به همراه دیگر اجزای این موتور نشان داده شده است.

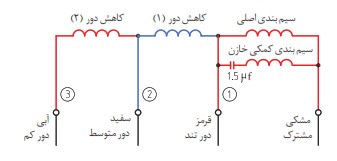

موتور آسنکرون (القایی) سه سرعته (Asynchronous Three-Speed Induction Motors)

همان‌گونه که می‌دانید موتورهای تک‌فاز دارای دو دسته سیم‌پیچ اصلی و کمکی هستند. علت اضافه شدن سیم‌پیچ کمکی (سیم‌پیچ راه‌انداز) این است که اگر سیم‌پیچ اصلی به تنهایی به برق متصل شود، دو نیروی محرکهٔ مغناطیسی، یکی راست‌گرد و دیگری چپ‌گرد تولید می‌کند. در نتیجه گشتاور حاصل از این دو نیروی محرکه صفر می‌شود و موتور قادر به راه‌اندازی نخواهد شد.

جالب است بدانید که در این حالت اگر با کمک یک وسیلهٔ راه‌انداز، رتور موتور در یک جهت، مثلاً راست‌گرد، به چرخش در آید، رتور در همان جهت به حرکت دورانی خود ادامه می‌دهد. به همین دلیل است که سیم‌پیچ کمکی به موتور اضافه می‌شود تا نیروی محرکهٔ لازم را ایجاد کند و موتور در جهت راست یا چپ (متناسب با نحوهٔ اتصال سیم‌پیچ کمکی به اصلی) بچرخد. همچنین می‌توان با اضافه کردن خازنی سری با سیم‌پیچ کمکی گشتاور راه‌اندازی موتور را افزایش داد.

در وسایلی همانند پنکه‌ها، به سبب متفاوت بودن دمای هوا در فصل گرما، موتور پنکه‌ها را سه‌سرعته (دور کم، دور متوسط و دور زیاد) درست می‌کنند.

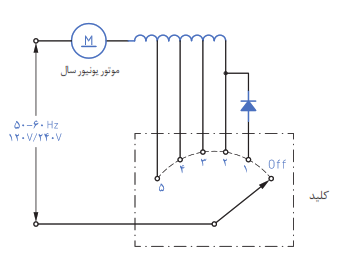

برای کنترل دور موتورهای الکتریکی روش‌های مختلفی وجود دارد. یک روش کنترل دور از طریق منشعب کردن سیم‌پیچ‌هاست. (مطابق آنچه در بالا توضیح داده شد). روش دیگر استفاده از عناصر نیمه هادی مانند دیودها، تریستورها و ترایاک‌هاست، که در ادامه به شرح هر یک پرداخته می‌شود.

عناصر نیمه هادی خاص

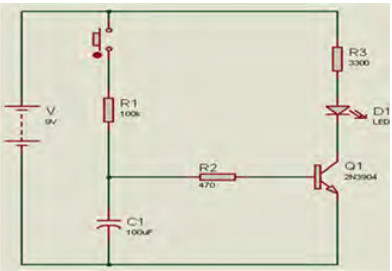

در کتاب نصب و راه‌اندازی مصنوعات مکاترونیکی، با قطعات الکترونیکی (مانندِ مقاومت، سلف، خازن، انواع دیود، حسگرها، ترانزیستورها) آشنا شدید و دریافتید که دیود و ترانزیستور از اتصال دو یا چند نیمه هادی (Nو P) ساخته می‌شوند. در این قسمت سعی داریم شما را با عناصر دیگر الکترونیکی، که به عناصر نیمه هادی خاص معروف‌اند، آشنا کنیم.

مدارات یکسوسازی، که قبلاً با آن‌ها آشنا شدید، مدارات یکسوساز کنترل نشده بودند. زیرا مقدار و شکل موج یکسو شدهٔ خروجی در اختیار ما نبود، اما با به کارگیری مدارات یکسو ساز کنترل شده این امکان را برای ما به‌وجود می‌آورد که بتوانیم تأثیر و تغییراتی را در وضعیت شکل موج خروجی ایجاد نماییم. در این مدارات از دیودهای یکسوساز خاصی استفاده می‌شود که در ادامه به آن‌ها می‌پردازیم.

دیود چهار لایه (Four Layer Diode: FLD)

این دیود، که از نظر شکل ظاهری مانند دیود معمولی است، اغلب به نام دیود شاکلی (شاتکی) می‌شناسند. این دیود از چهار نیمه‌هادی «PNPN» درست شده و مانند دیودهای معمولی دارای یک آند و یک کاتد است. ساختمان داخلی، مدار معادل دیودی و علامت اختصاری آن را در شکل مشاهده می‌کنید.

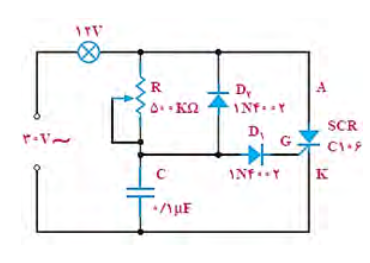

تریستور (Silicon Controlled Rectifie :SCR)

تریستور (یا SCR) یک عنصر نیمه‌هادی چهار لایه است-با ساختمان داخلی PNPN–و شامل سه پیوند «PN» است. رفتار آن مانند دیودهای چهارلایه است. نظر به اینکه اعمال ولتاژ زیاد به دو سر یک دیود چهار لایه مشکل و در بعضی موارد غیر ممکن است، برای رفع این عیب در تریستورها پایهٔ دیگری به نام گیت پیش‌بینی شده است. در تصویر 5 ساختمان داخلی، علامت اختصاری و شکل ظاهری تریستور (به ترتیب از سمت راست به چپ) رسم شده است.

تریستور به مثابهٔ کلید به‌کار می‌رود، کلیدی که حرکت مکانیکی ندارد، درنتیجه عمر آن طولانی‌تر است. پایه‌های آند و کاتد در واقع دو‌سر یک کلیدند پایهٔ گیت هم نقش شستی کلید را دارد که با زدن آن جریان الکتریکی قطع و وصل می‌شود. تریستور فقط از یک‌سو می‌تواند جریان الکتریکی را هدایت کند. یعنی آند همیشه باید به طرف مثبت و کاتد به طرف منفی باشد. باید به این نکته توجه کرد که اگر تریستور در ولتاژ AC به کار برده شود فقط نیم‌سیکل را عبور می‌دهد. اگر پایه‌ی گیت را با یک مقاومت یک لحظه به پایهٔ آند وصل کنیم تریستور روشن می‌شود و بعد از جدا کردن پایهٔ گیت از مقاومتی که طرف دیگر آن به آند وصل شده بود (تریستور) همچنان روشن خواهد ماند.

دیاک (Diac):

دیاک قطعهٔ نیمه‌هادی دیگری است که دارای دو پایه است و در هر دو، جهتِ تحریک و حالت روشن به خود می‌گیرد. لذا بزرگ‌ترین مزیت کاربرد آن در ولتاژ AC است، که اجازهٔ عبور جریان را هم در نیم‌سیکل مثبت و هم در نیم‌سیکل منفی می‌دهد. لذا به آن دیود جریان متناوب (DIODE AC) هم گفته می‌شود. شکل ظاهری و نماد اختصاری این عنصر را در مدارها با یکی از این دو شکل خواهید دید.

کاربرد دیاک

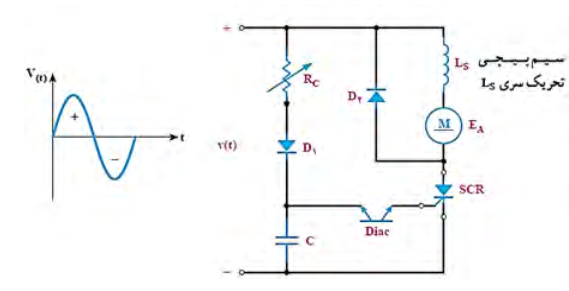

از مشخصه‌های مهم دیاک این است که در هنگام روشن شدن، جریان لحظه‌ای و سوزنی شکلی ایجاد می‌کند که برای تحریک گیت قطعاتی مانند تریستور و ترایاک مناسب است. از این مشخصه برای تولید موج‌سوزنی استفاده می‌شود.

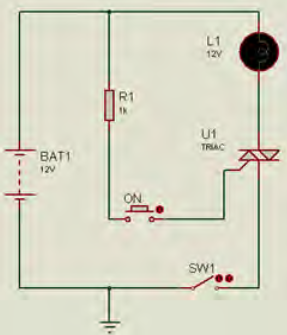

ترایاک Triac

ترایاک قطعه‌ای الکترونیکی است که در صورت فعال شدن (تریگر) می‌تواند جریان الکتریکی را در هر دو جهت از خود عبور دهد. ترایاک عملکردی مانند تریستور اما به‌صورت دو طرفه دارد.

ساختمان داخلی ترایاک

تصویر روبرو علامت اختصاری و شکل ظاهری نیمه رسانای ترایاک را نشان می‌دهد. ترایاک برخلاف تریستور، یک سوئیچ دوطرفه است، به این‌صورت که می‌تواند جریان را از هر دو طرف خود عبور دهد. همچنین ترایاک مانند تریستور سه پایه دارد. دو پایهٔ اصلی به نام‌های A1 و A2، که مخفف Anode است، یا MT1 و MT2 نیز نامیده می‌شوند (مخفف Main Terminal) و همچنین پایهٔ سوم، پایهٔ کنترلی G مخفف Gate است که برای تریگر کردن آسان‌تر جریان بین دو الکترود A1 و A2 به‌کار می‌رود. این قطعه مانند دیاک است، با این تفاوت که به آن یک گیت اضافه شده است. به وسیلهٔ این قطعه می‌توان، ولتاژ را از هر دو طرف کنترل کرد (پلاریتهٔ ولتاژ ورودی مهم نیست).

برخ الف تریستور که در نیم‌سیکل عمل هدایت را انجام می‌دهد، ترایاک در هر دو نیم سیکل (مثبت و منفی) عمل هدایت را انجام می‌دهند.

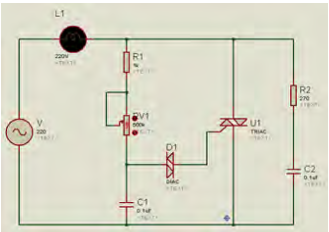

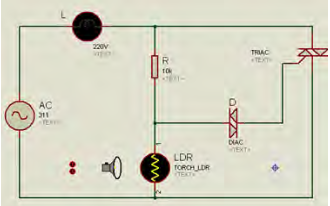

دیمر (AC Lights Dimmer with Triac)

در مدارات دیمر از یک ترایاک برای کم و زیاد کردن مقدار ولتاژ استفاده می‌کنند. که بوسیلهٔ یک پتانسیومتر یا ولوم، مقدار ولتاژ آتش ترایاک را کم و زیاد می‌کنیم. به این وسیله می‌توان مقدار ولتاژ دو سر لامپ را تغییر داد. با استفاده از پتانسیومتر زمان شارژ خازن تغییر می‌کند چون با رسیدن ولتاژ خازن به حوالی 42 تا 25 ولت، دیاک هدایت کرده و بر اثر آن نیز ترایاک آتش می‌شود. پس با تغییر پتانسومتر در واقع زمان شارژ خازن را تنظیم می‌کنیم ولی چند نکته باید مورد توجه قرار گیرد:

المنت‌های حرارتی (Elements Heating):

لوازم برقی حرارتی دارای المنت‌های حرارتی است، به‌طوری که بر اثر عبور جریان الکتریسیته به‌علت خصوصیات مقاومتی سیم، داغ می‌شود، جنس سیم المنت از کرم نیکل یا کرم آلومنیوم است. المنت (مقاومت) در مدارهای الکتریکی با حرف R و با علامت  نمایش داده می‌شود. در انواع مختلفی تولید می‌شود.

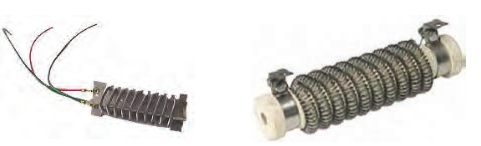

الف) المنت‌های سیمی (فنری، روباز)

نوع دیگری از المنت‌های فنری، المنت‌های تخت نواری (تسمه‌ای) است، که سیم آن بر روی کاغذ میکا پیچیده می‌شود. مانند تصویر 8.

ب) المنت‌های لوله‌ای (میله‌ای، غلاف‌دار، حفاظ فلزی)

المنت لوله‌ای (حفاظ فلزی یا غلاف‌دار)، از آن‌جا که پوشش سخت خارجی آن، هم آن را حفاظت و هم عایق می‌کند. در حین تولید می‌تواند در اشکال مختلف در آید، که تقریباً برای هر کاربردی مناسب واقع شود.

این نوع المنت مانند نوع روباز (المنت سیمی) عمل می‌کند. ولی هادی آن در داخل محفظهٔ لوله‌ای شکل قرار دارد که با مواد عایقی احاطه شده است (این مادهٔ عایق می‌تواند پودر سرامیک یا پودر اکسید منیزیم و یا خاک چینی باشد). حرارت به غلاف یا روکش خارجی منتقل می‌شود ولی جریان الکتریسیته نمی‌تواند از غلاف عبور کند.

روکش خارجی را معمولاً از فلزات مختلفی (روکش مسی، آب نیکل داده شده یا فولاد نرم) می‌سازند تا بتواند پاسخ‌گوی شرایط و نیازهای ویژه باشد. برخی از آن‌ها داخل آب قرار می‌گیرند، مانندِ المنت کتری‌های برقی یا آبگرمکن‌های برقی. مابقی که به‌طور مثال در خوراک‌پزها یا کباب‌پزها به‌کار می‌روند، جهت تشعشع حرارت طراحی می‌شوند.

ج) المنت‌های هالوژنی

المنت‌های هالوژنی به‌واسطهٔ نور حرارت را انتقال می‌دهند و هوای پیرامون خود را گرم نمی‌کنند. بلکه جسمی که در معرض تابش نور هالوژن قرار دارد حرارت را از طریق نور جذب می‌کند و گرم می‌شود. این هیترهای شیشه‌ای (مادون قرمز) که از گاز هالوژن پر شده است امکان افزایش دمایی بالغ بر 2600 درجة سانتی‌گراد را فراهم می‌کند. از این نوع المنت در کرسی‌های برقی و... استفاده می‌شود.

د) المنت‌های فنری با حفاظ شیشه‌ای

در این نوع المنت‌ها، سیم المنت به‌صورت فنر از داخل حباب شیشه‌ای از جنس سیلکون عبور داده می‌شود و در وسایلی مانند اون توسترها (اجاق برقی) و بخاری برقی کاربرد دارند.

ترموستات یا اتوماتیک (thermostat or automatic)

یکی از وسایلی که ممکن است در ساخت بسیاری از پروژه‌ها به آن نیاز داشته باشید ترموستات است. ترموستات می‌تواند دمای یک سیستم را به نحوی تنظیم نماید که همیشه در حد به دمای مورد نیاز ما باقی بماند. ترموستات عمل تنظیم دما را با روشن یا خاموش نمودن سیستم گرمایشی یا سرمایشی انجام می‌دهد. ترموستات‌ها با روش‌های مختلف و با استفاده از حسگرهای متنوعی ساخته می‌شوند. شما نیز تا به حال حتماً با ترموستات‌های متعددی سر و کار داشته‌اید. برای مثال می‌توان به ترموستات اتو، ترموستات یخچال، ترموستات سیستم تهویهٔ مطبوع اشاره نمود.

کنترل گرما در وسایل حرارتی برقی

کنترل گرما در وسایل حرارتی برقی برعهدهٔ ترموستات است. در وسایل حرارتی برقی چهار نوع ترموستات را می‌توان به کار برد:

1- ترموستات بی‌متالی قابل تنظیم
2- ترموستات بی‌متالی تنظیم ثابت
3- ترموستات گازی قابل تنظیم
4- ترموستات گازی تنظیم ثابت

1- ترموستات بی‌متالی قابل تنظیم

این ترموستات دارای قسمتی به نام بازوی حساس به حرارت است که بی‌متال نامیده می‌شود، بی‌متال در واقع آلیاژی از دو فلز غیرهمجنس مانند آهن و برنج است که در اثر حرارت، تغییر طول داده است (تصویر 16) و چون ازدیاد طول یکی از فلزات بیشتر از دیگری است، از این‌رو دو فلز با هم خم می‌شوند. این حرکت به‌طور مستقیم یا به وسیلهٔ اهرم هایی به یک کنتاکت منتقل می‌شود و مدار را قطع یا وصل می‌کند.

منظور از قابل تنظیم بودن این است که می‌توان دما را در محدوده‌ای خاص-توسط ولوم-کنترل کرد. برای مثال بر روی ترموستات اتو عدد 210-80 درجه سانتی‌گراد نوشته شده است، یعنی می‌توان دما را بین 80 تا 210 درجۀ سانتی‌گراد کنترل کرد.

اصول کار این ترموستات‌ها به این‌صورت است که وقتی جریان الکتریکی در المنت توسط ترموستات برقرار می‌شود، المنت گرم می‌شود، گرمای المنت بازوی حساس به حرارت (بی متال) ترموستات را گرم می‌کند. در نتیجه بازوی حساس در مقابل گرما انبساط طولی پیدا می‌کند (تصویر 16) که باعث قطع پلاتین‌های ترموستات می‌شود و المنت از کار می‌افتد.

پس از مدتی که دمای محیط سرد شد، بازوی حساس خنک می‌شود و به حالت اولیهٔ خود بر می‌گردد (تصویر 15). و دوباره دو پلاتین به همدیگر وصل می‌شوند و جریان در المنت برقرار می‌گردد (عمل اتوماتیک انجام می‌گیرد) و این عمل مرتب تکرار می‌شود.

2- ترموستات بی متالی تنظیم ثابت

در این نوع ترموستات کنترل دما فقط در یک دمای خاص انجام می‌گیرد. برای مثال اگر بر روی ترموستاتی عدد 90 درجهٔ سانتی‌گراد نوشته شده است، یعنی در دمای 90 درجهٔ سانتی‌گراد فرمان قطع را صادر می‌کند.

3- ترموستات گازی قابل تنظیم

اصول کار این ترموستات‌ها به این صورت است که وقتی جریان الکتریکی در المنت توسط ترموستات برقرار می‌گردد، المنت گرم می‌شود و چون لولهٔ بلو بر روی المنت قرار دارد، گرمای آن سبب انبساط گاز (گاز اتر یا گاز بخار جیوه) داخل لولۀ بلو می‌شود. گاز منبسط شده از طریق لولهٔ مویی به صفحهٔ فانوسک می‌رسد و فانوسک منبسط می‌شود و به فنر و اهرم فشار وارد می‌کند. در اثر این فشار پلاتین متحرک از پلاتین ثابت جدا می‌شود و تغذیهٔ المنت را قطع می‌کند. با سرد شدن المنت، گاز سرد شده از طریق لولهٔ مویی به لولهٔ بلو بر می‌گردد و فشار از روی فانوسک برداشته می‌شود. در نتیجه پلاتین متحرک به پلاتین ثابت اتصال می‌یابد و المنت شروع به گرم شدن می‌کند. تصویر 19 اجزای یک ترموستات گازی قابل تنظیم سماور برقی را نشان می‌دهد.

4- ترموستات گازی تنظیم ثابت

این ترموستات، در درجهٔ حرارت ثابت و از پیش تنظیم شده (مثلا 90 درجهٔ سانتی‌گراد)، فرمان قطع را به مدارالکتریکی المنت می‌دهد.

در تصویر 20 ترموستات گازی تنظیم ثابت از نوع گازی بلو دار را، که در برخی از آب‌گرم‌کن‌های برقی به کار می‌رود، را مشاهده می‌کنید.

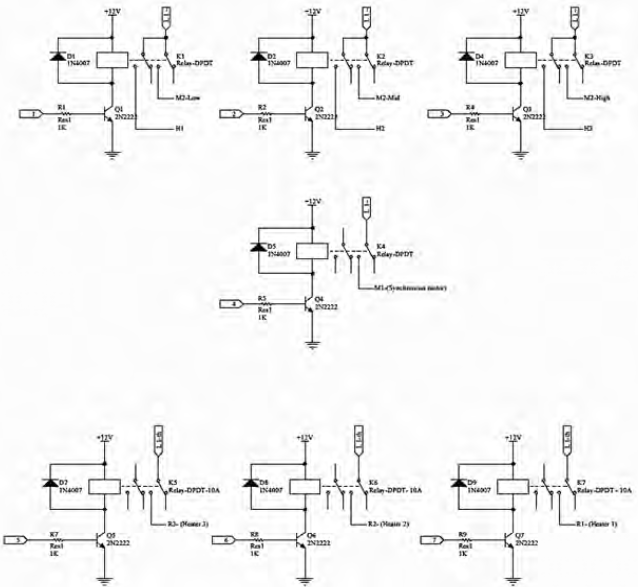

رله (Relay)

همان‌طور که از قبل با این قطعه آشنا شده‌اید، رله یک نوع کلید الکتریکی سریع است که با فرمان و کنترل یک مدار الکترونیکی تحریک می‌شود و پلاتین‌های داخل آن باز یا بسته می‌گردد. ساختمان داخلی رله‌ها، شامل سیم‌پیچ و پلاتین است-تعداد این پلاتین‌ها، که در رله‌ها متفاوت است، دو حالت، حالت نرمال بسته N.C و نرمال باز N.O دارد. با تحریک رله، تغییر وضعیت داده می‌شود، به‌طوری که پلاتین‌های بسته، باز و پلاتین‌های باز، بسته می‌گردد.

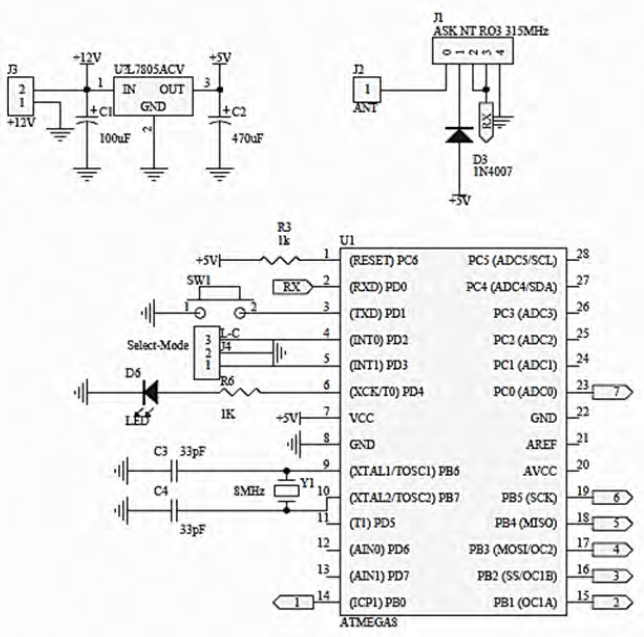

میکرو کنترلر چیست؟ (What is a microcontroller)

به تراشه (آی‌سی)هایی که قابلیت برنامه‌ریزی دارد و طریقهٔ عملکرد آن توسط کاربر قابل برنامه‌ریزی است، «میکروکنترلر» گویند. میکرو کنترلرها از بخش‌های Cpu (واحد پردازش)، Alu (واحد محاسبات)، I/O (ورودی‌ها و خروجی‌ها)، Ram (حافظه اصلی میکرو)، Rom (حافظه‌ای که برنامه در آن ذخیره می‌گردد)، Timer (برای کنترل زمان‌ها) و... تشکیل شده‌اند. آی‌سی‌های خانوادة: AVR ،Pic ARM و 8051 از این نمونه‌اند.

میکرو کنترلرها دارای کامپایلرهای خاصی هستند که می‌توان برای آن‌ها با زبان‌های Assembly basic, c و... برنامه نوشت. سپس برنامه نوشته شده توسط دستگاهی به نام programmer،که آی‌سی در این دستگاه قرار می‌گیرد، توسط کابلی به یکی از درگاه (port)های کامپیوتر وصل می‌شود و برنامه نوشته شده در آی‌سی انتقال می‌یابد و در Rom ذخیره می‌شود.

ارتباطات بی‌سیم (Wireless Communication)

ارتباطات بی‌سیم یکی از روش‌های دیرینهٔ ارسال اطلاعات در فواصل دور است. عمده‌ترین مزیت استفاده از آن سیار و قابل جابه‌جایی بودن آن در مکان‌های مختلف است، از جمله استفاده از آن در ماشین‌ها، هواپیماها، کشتی‌ها و در وسایل حمل‌ونقل است.

ریموت کنترل

ریموت کنترل‌ها وسایلی هستند که به کمک آن‌ها می‌توان دستگاه‌های الکتریکی و الکترونیکی را از راه دور و بدون هیچ ارتباطی و تنها به وسیلهٔ امواج رادیویی یا نور مادون قرمز کنترل و روشن و خاموش کرد. در این مدارها از تراشه (آی‌سی)های فرستنده (TX) و گیرنده (RX) استفاده می‌شود.

بر روی هر ریموت، از سوئیچ‌های فشاری‌ای استفاده شده است که با فشردن هر یک از سوئیچ‌ها کد مربوط به همان سوئیچ به گیرنده ارسال خواهد شد و گیرنده متناسب با دستورالعمل‌های از پیش تعریف شده‌ای که برای هر کد نوشته شده است، خروجی متناظر همان کلید را فعال یا غیر فعال می‌کند.

سیم‌های رابط داخل دستگاه (inner-device connecting wires)

جریان الکتریکی به وسیله هادی‌ها (سیم‌های رابط) به مصرف‌کننده می‌رسد. از این رو لازم است سطح مقطع سیم انتخابی با بار مورد نیاز مصرف‌کننده، انتخاب گردد. از آن جایی که در وسایل حرارتی برقی، حرارت زیادی توسط المنت‌ها تولید می‌شود. بهترین سیم برای وسایل حرارتی، سیم نسوز است (تصویر 23). ولی اگر مجبور به استفاده از سیم‌های معمولی هستیم، باید سیم‌ها را از داخل وارنیش (ماکارونی) عبور دهیم. (تصویر 24). وارنیش‌ها که از الیاف مخصوص مانند ابریشم نسوز درست می‌شوند تحمل حرارت بیش از 70 درجهٔ سانتی‌گراد را دارند و در قطرهای 2، 4، 6، 8، 10 و ....در بازار موجودند (تصویر 25).

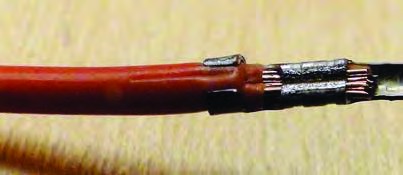

استفاده از وارنیش حرارتی (شیرینگ Heat shrink tubing)

وارنیش حرارتی، لولهٔ پلاستیکی توخالی، نازک، بسیار نرم و انعطاف‌پذیر است، که برای پوشش‌دهی رو و اطراف اتصالات، به خصوص نقاط لحیم‌کاری شده، مورد استفاده قرار می‌گیرد. وارنیش حرارتی در برخورد با حرارت به سرعت جمع می‌شود و یک لایهٔ عایق و محافظ نازک بر روی لحیم محل اتصال ایجاد می‌کند.

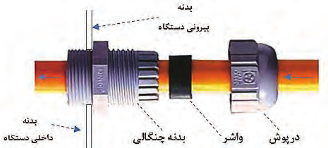

انتخاب سیم رابط

برای انتخاب کابل تغذیهٔ مناسب از جدول شمارهٔ 3 کمک بگیرید.
